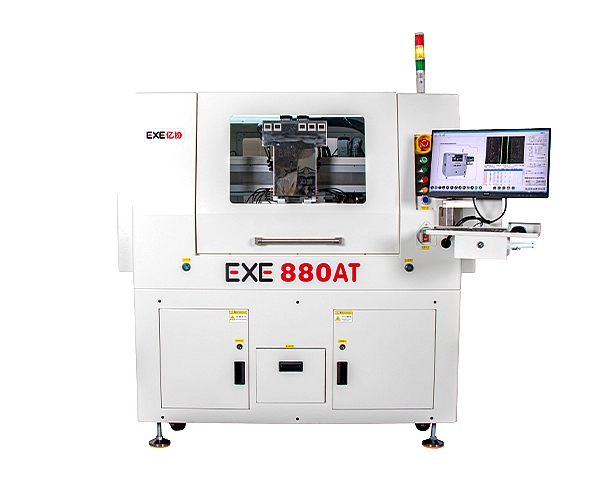

在線式自動麻豆AV免费网站在线观看 EXE-880AT

一、基本參數規格：

1.分板工作範圍: 300mmx350mm

2.xyz驅動方式: ac伺服馬達

3.運動軸數：7軸

4.程序教導方式：彩色ccd影像直覺式教導輸入

5.操作界麵：win7視窗操作界麵

6.上吸塵功率: 2hp，下集塵機功率：3hp（選項5hp）

7.切割主軸sycotec（德國）: max80000rpm（自動換刀）

8.x-y ac servo 速度：0-1000mm/sec

9.z ac servo 速度：0-800mm/sec

10.x-y 重複精度：±0.01mm

11.切割精度：±0.02mm

12.ccd相機校準精度：±0.01mm

13.分板應力數值：300uε以下

14.刀具直徑：0.8-2.3mm

15.pcb板切割厚度：0.2mm-6.0mm

16.主機及集塵機電壓: 220v 1φ及3φ

17.電源消耗: 3.5kva

18.靜電消除槍

19.視覺係統：高分辨率數碼攝像頭

20.驅動馬達：交流無刷伺服馬達

21.機械取放臂：防靜電真空吸嘴

22.入料方式：軌道輸送

23.出料方式：皮帶輸送or載具輸出or軌道輸送

24.移載方式：真空吸嘴吸附移載

25.流向：左→右

26.程序備份：usb界麵

27.控製方式：專用控製器

28.集塵櫃尺寸：640mm×785mm×1760mm(d×w×h)

29.機器尺寸： 2014mm×1230mm×1650mm(d×w×h)

30.主機+集塵機重量：1000 kg

二、設備配置介紹

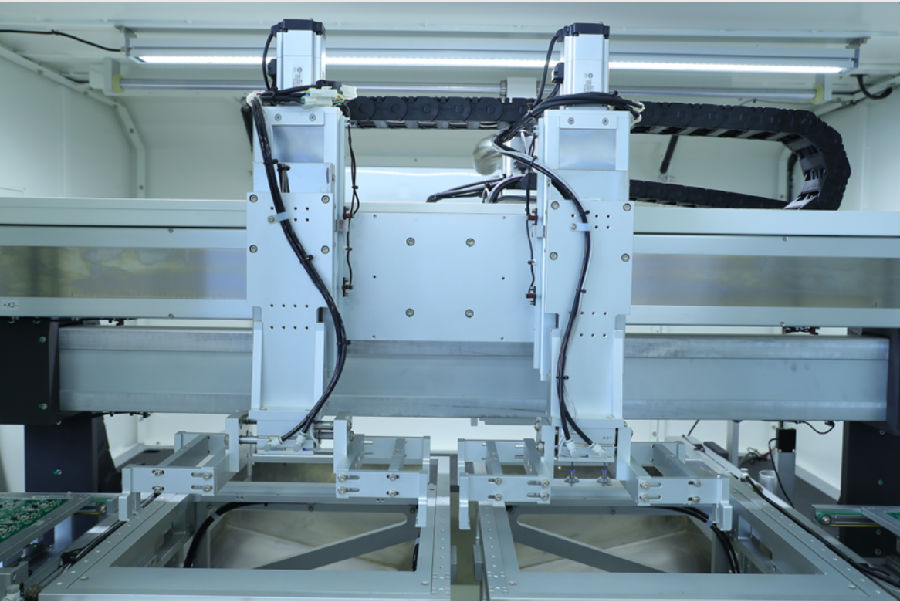

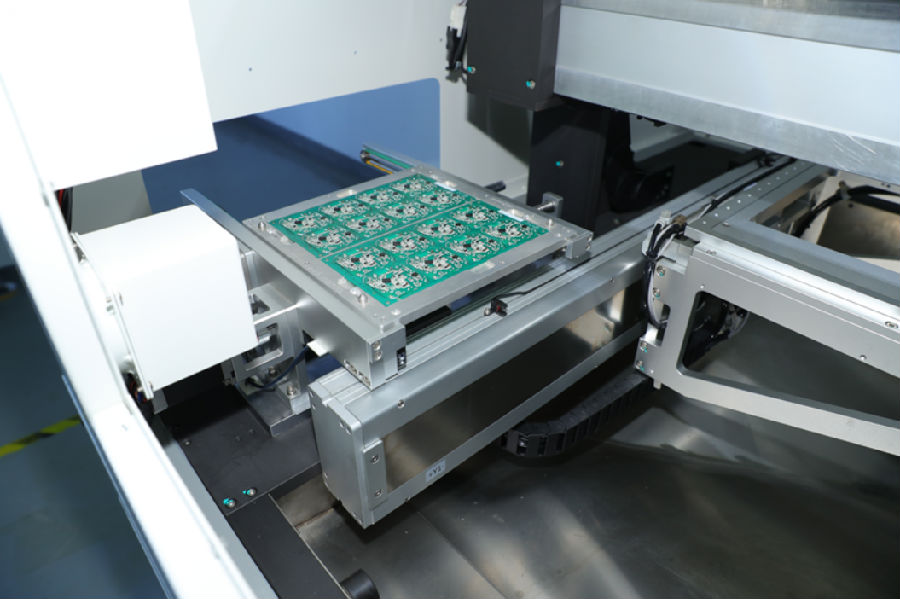

（一）：夾爪式取板結構

1.將產品分板治具夾取放置到加工平台分板，加工完成後再次把分板治具夾取放置軌道流入下部工序。

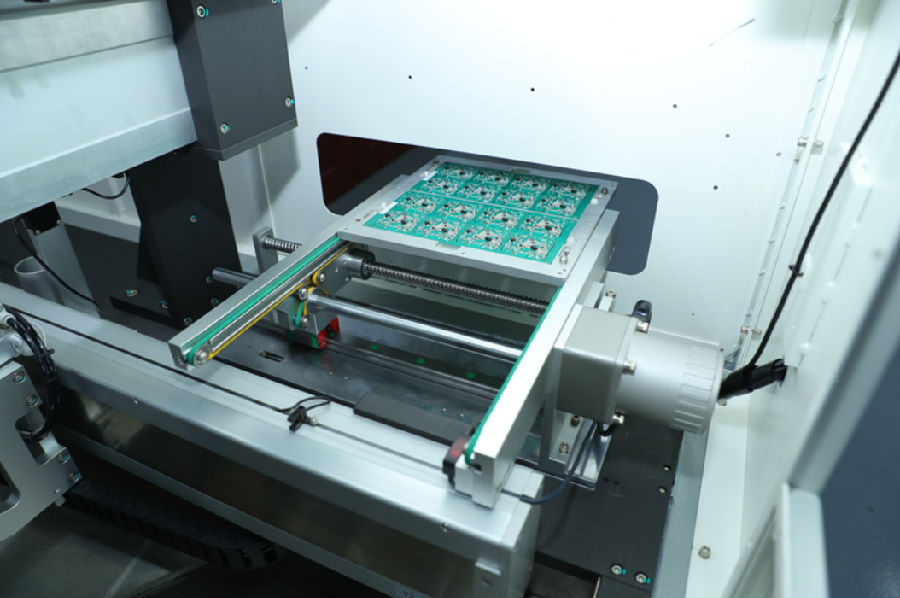

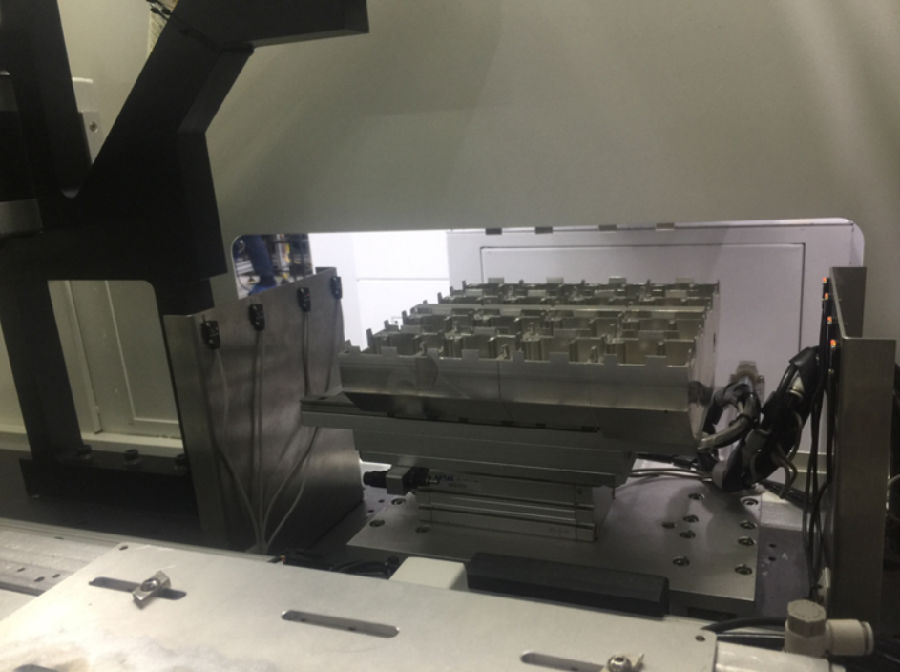

 （二）：專用產品分板治具進入軌道方式

（三）：專用產品分板治具軌道式出料

1.在線式自動麻豆AV免费网站在线观看產品切割完成後取料夾爪把整個產品治具夾取放置出料軌道輸送下一步生產工序。

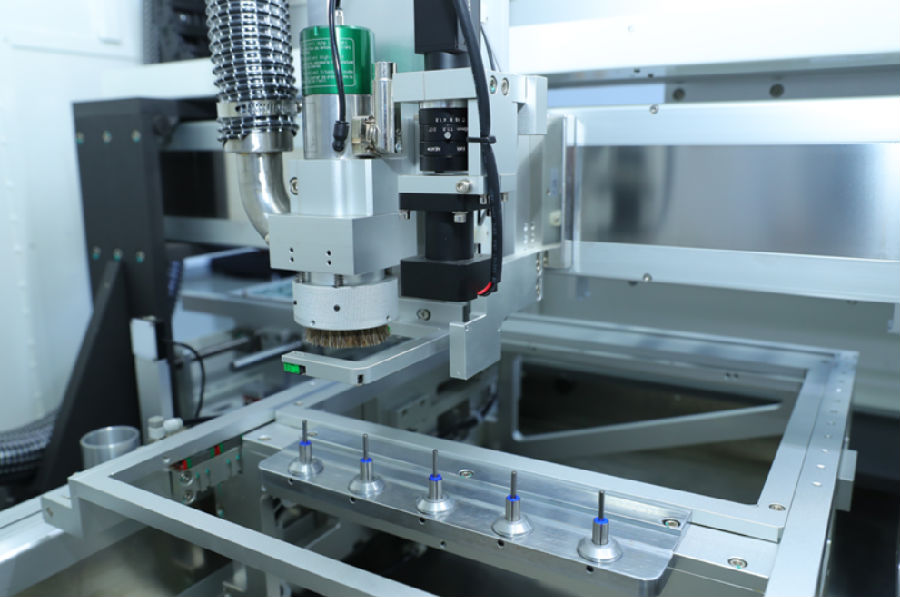

（四）：自動換刀方式

1.采用自動換刀德國進口主軸.節省時間，實現自動化，降低人為因素，精度高、穩定性強

2.內置五組銑刀刀庫，方便自動更換銑刀、滿足分板加工需求。

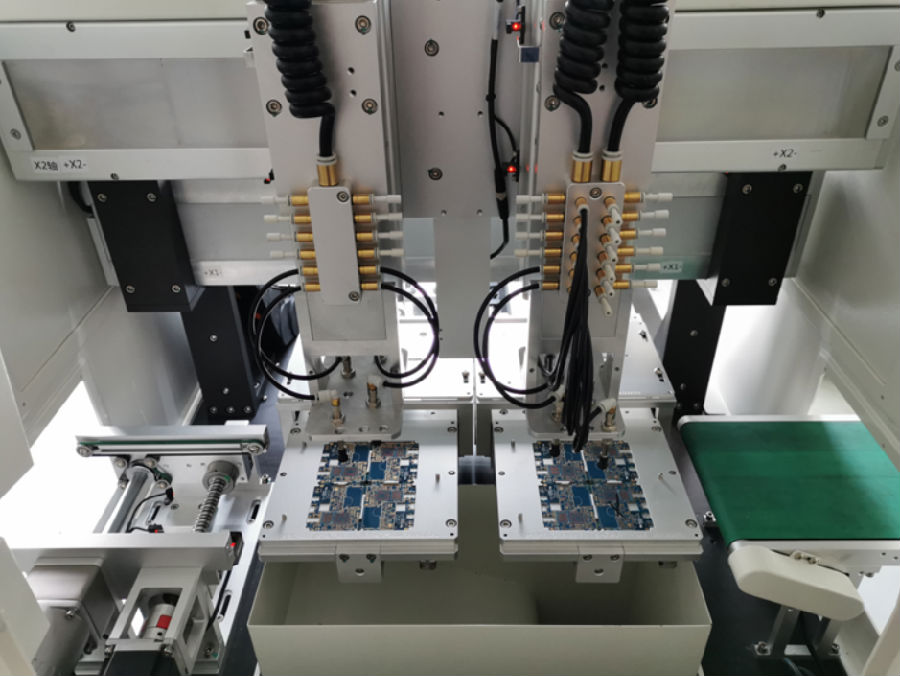

（五）：真空吸盤取板方式結構

1.取放裝置：自動上下料（模組化真空吸爪、真空裝置、可獨立控製）

2.傳送結構：X2軸移動Z2、Z3軸吸取、AC伺服馬達控製。

3.取板速度：0-1000mm/sec（可設置）

（六）：專用產品治具托盤出料方式

1.真空吸盤取料軸把切割好的產品一次性真空吸取放置專用產品治具輸送下一步生產工序。

三、 質量保證及售後服務

1、整體設備保固期為一年，若有質量問題免費提供售後維護及更換。

2、售後服務人員均為本公司資深專業技術人員，經過公司的正規培訓，考試合格後才單獨作業的。

3、售後部接到設備故障通知後，如設備不能正常工作時，長三角內半小時內做出答覆，2小時內派遣人員趕到現場解決問題；長三角外半小時內做出答覆，再根據具體情況24小時內派遣售後人員到達現場解決問題。（如開機不能正常生產，售後人員與客戶進行溝通，按客戶的要求時間內趕到現場）。

4、本公司售後人員全天24小時待命工作，不分星期六和星期天與節假日。

5、設備到達貴司後，我公司安排工程技術人員安裝調試。

6、 我公司可安排售後技術人員駐客戶公司三天，負責培訓及技術指導（可根據客戶適當要求延長時間）直到接受為止。

7、 我公司售後技術人員負責全麵培訓，貴司操作及技術人員對我公司設備的安裝及操作，全心服務，毫無保留。

8、 如客戶公司有要求的前提下，我公司可幫助客戶公司對其技術人員進行麻豆AV免费网站在线观看操作調試考試等。
